详细信息
| 产品特点 | ||
|

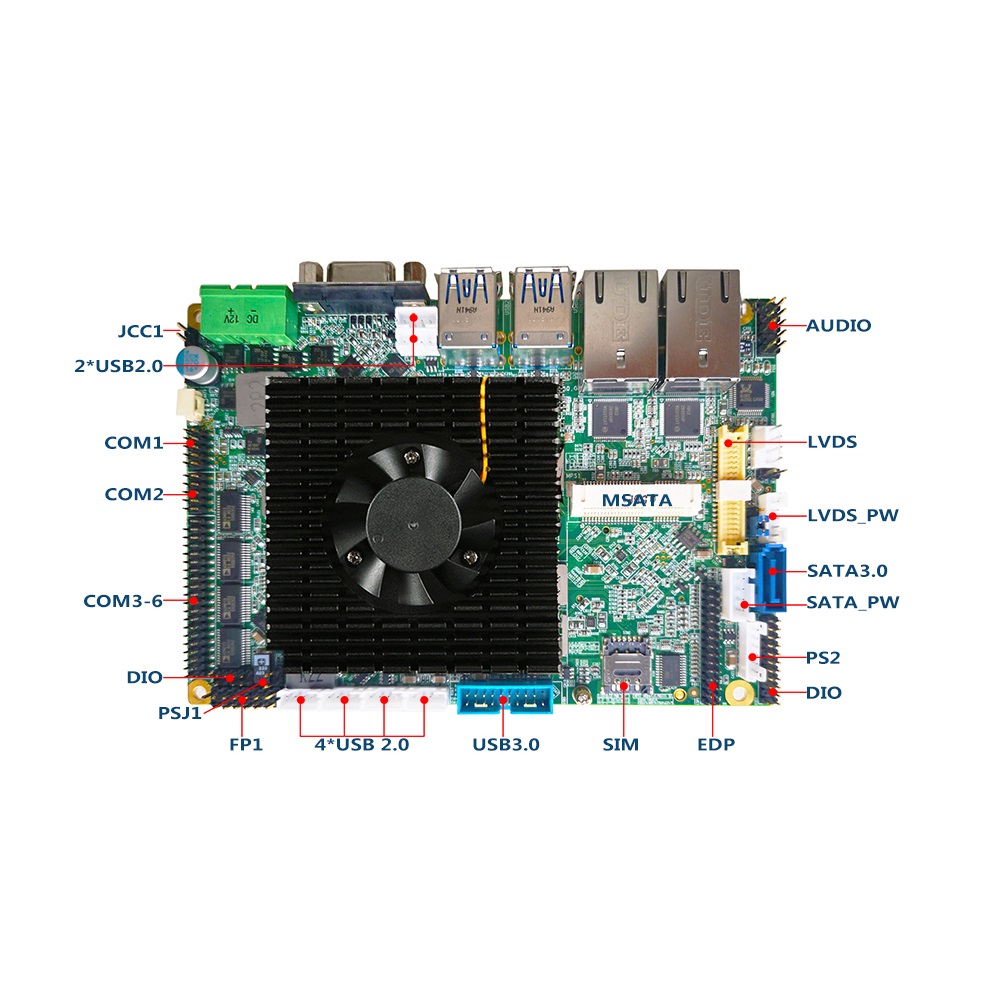

CPU:板载Intel i5-6200U 2.3GHZ主频 CPU 内存:DDR4 SO-DIMM内存插槽,最大可扩充到32GB I/O接口:1*VGA,LVDS,EDP,SATA3.0,12*USB(含6个3.0）,PS/2 KB&MS,16路GPIO 串口:4*RS-232,2*RS-232/422/485 看门狗:256级,可编程时间到中断、时间到事件复位 存储:1*mSATA,1*SATA 3.0,1*M.2 2242插槽 护展槽位:1个Mini PCIE X1全高(支持MSATA/WIFI/3G/4G模块） ，1*半高Mini PCIE 电源:DC_IN 12V 尺寸:146*102mm |
||
| 产品参数 | ||
| 处理器 | CPU | Intel 6代i5-6200U 处理器 |
| 核心 | 双核四线程 | |
| 主频 | 2.3GHZ | |
| 缓存 | 3MB | |
| BIOS | AMI SPI | |
| 内存 | 技术 | DDR4 SO-DIMM |
| 容量 | 大支持32GB | |
| 规格 | 260Pin SO-DIMM | |
| 显示 | 芯片 | Intel核芯显卡520 |
| VGA | 最高分辨率支持2048*1536@60Hz | |
|
LVDS EDP |
LVDS 最大支持1920*1200 @60Hz 最大分辨率支持4096x2304 @60 Hz |
|
| 三显 | VGA+LVDS+EDP | |

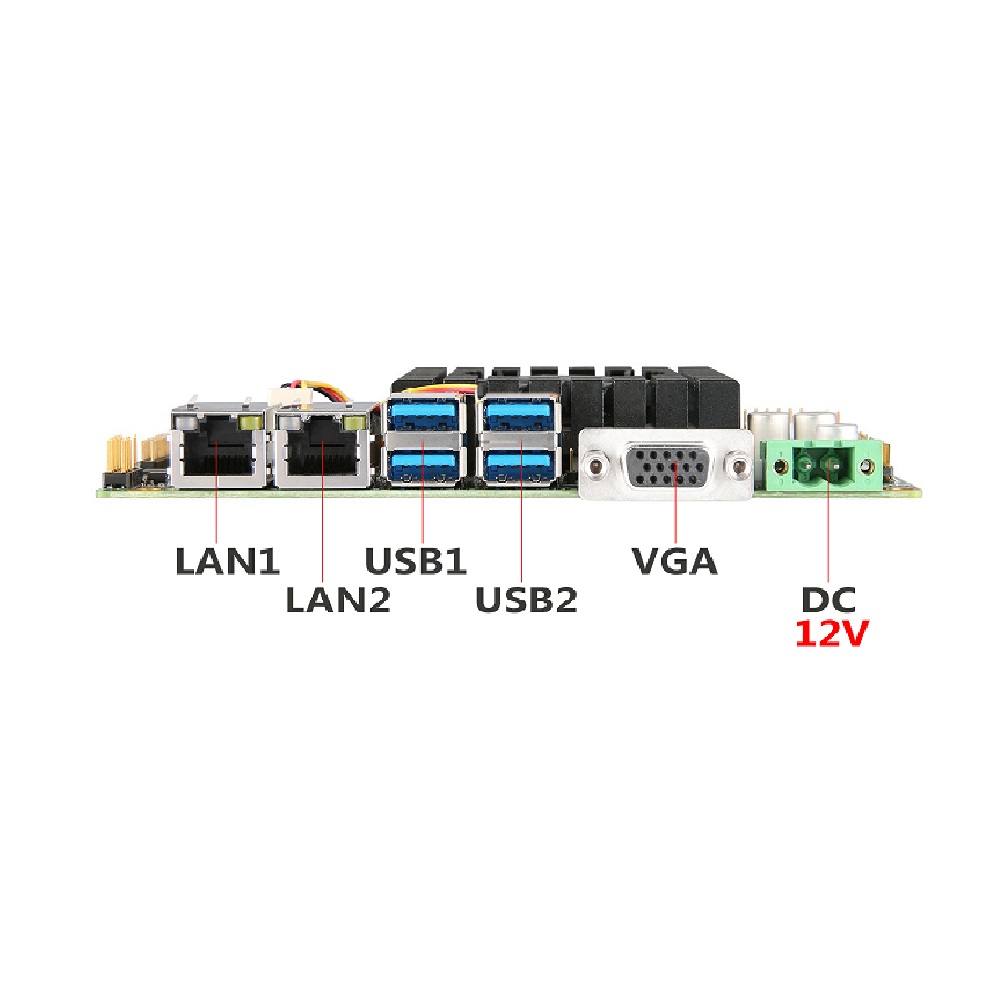

| 网卡 | LAN1 | 10/100/1000Mbps intel i211,支持网络唤醒/网络引导启动（PXE) |
| LAN2 | 10/100/1000Mbps intel i2211,支持网络唤醒/网络引导启动（PXE) | |
| 音频 | 输出 | Line_Out,Line_in |
| 输入 | MIC | |
| IO端口 | 串口 | 2*RS-232/422/485，4*RS-232 |
| USB2.0 | 6个 | |
| USB3.0 | 6个 | |
| 数字量 | 1个16Bit GPIO输入输出 | |
| PS2 | 1分2（圆口键鼠） | |
| 其它 | 看门狗 | 255levels时间间隔，由软件设置 |
| 扩展 | 插槽1 | 1个Mini PCIe X1全高（支持MSATA或WIFI） |
| 插槽2 | 1个Mini PCIe X1半高 | |
| 电源 | 类型 | ATX/AT（AT模式通过主板跳线设置） |
| 电压 | 12VDC | |
| 电流 | 3A以上即可 | |
| 功耗 | 一般 | 20W |
| 最大 | 28W | |
| 环境 |
尺寸 工作温度 |
146*102mm -20℃~60℃（注：宽温硬盘、电源） |
| 存储温度 | -40℃~80℃ | |
| 温度 | 95%（非冷凝） | |
| 抗振级 | SSD:5Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis. | |
| 抗冲击 | SSD 30G IEC 60068-2-27, half sine, 11 ms duration | |
| 系统 | 微软 | Win7/8/10，windows 2008 |
| linux | linux，Ubuntu | |
