详细信息
| 产品特点 | ||
|

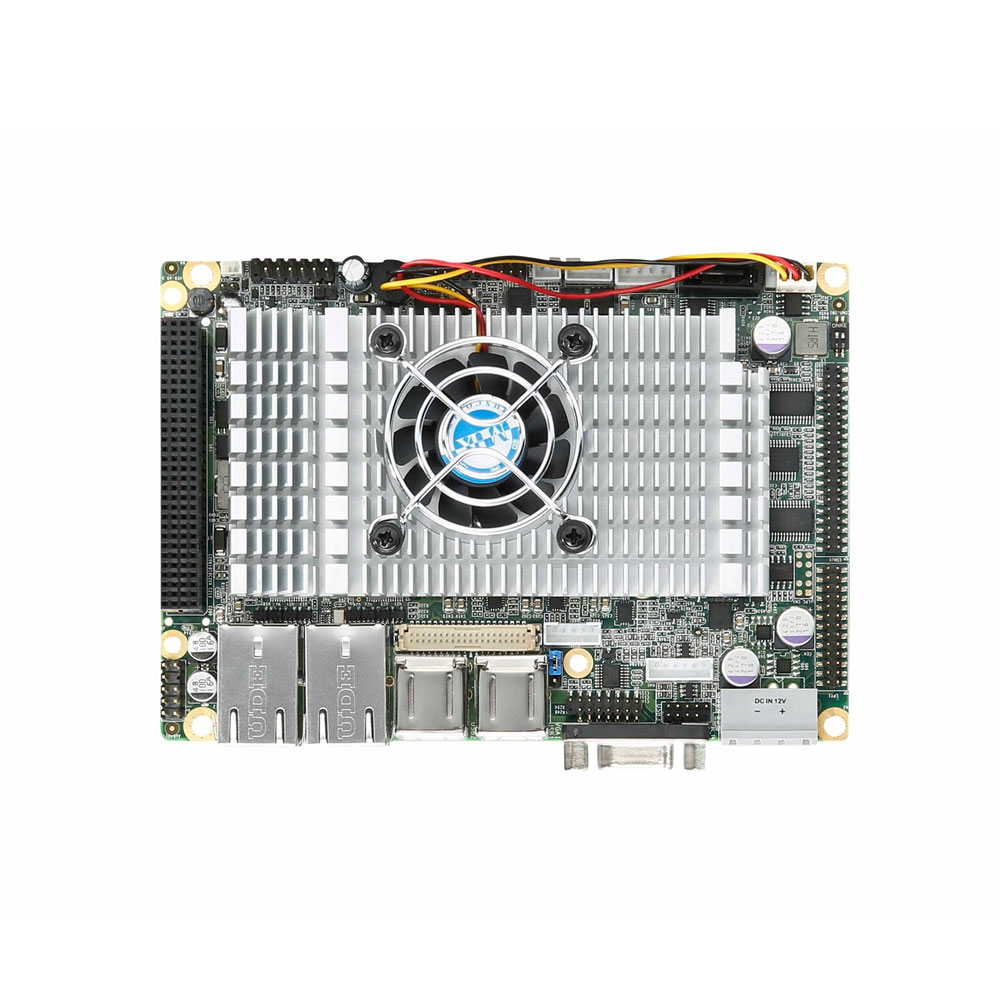

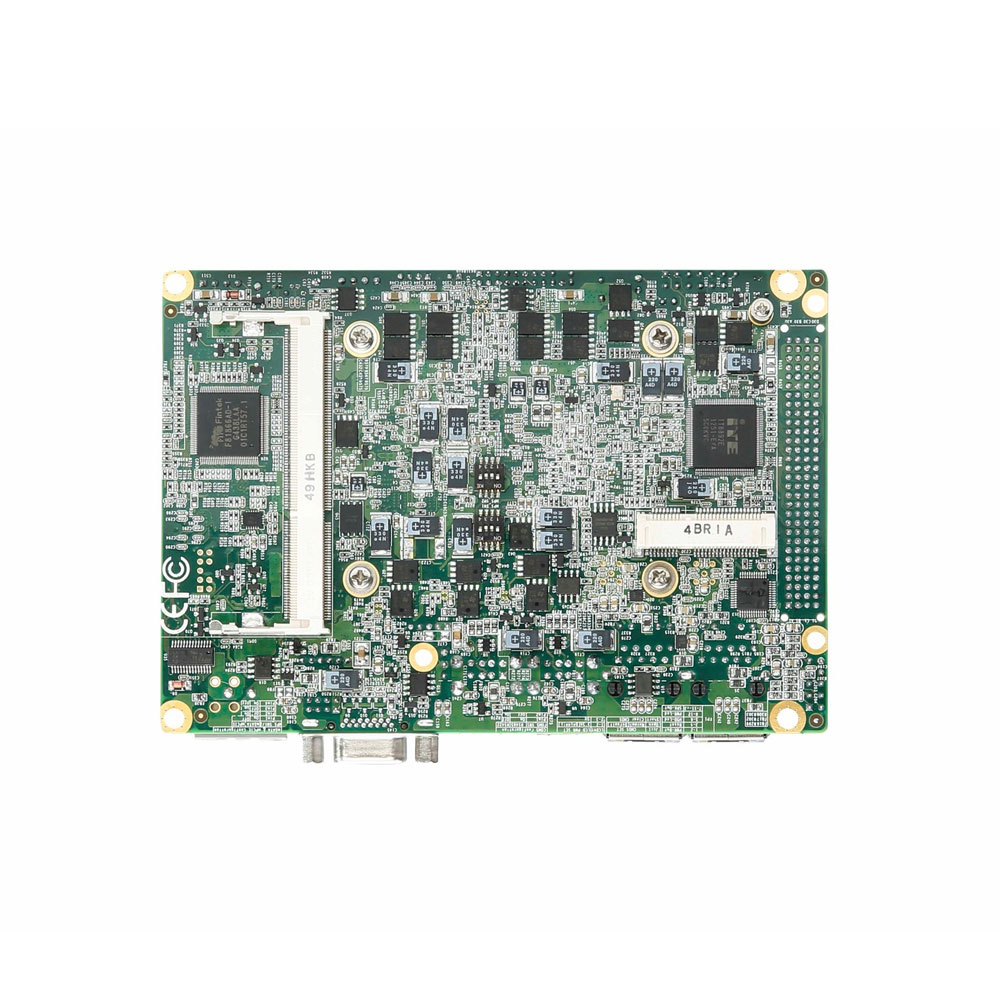

CPU:板载Intel Core i7/i5/i3系列 CPU 芯片:Intel HM76 内存:DDR3 SO-DIMM内存插槽,最大可扩充到8.0GB I/O接口:1*VGA,1*LVDS,1*SATA,6*USB,1*LPT,1*PS/2 KB&MS 串口:4*RS-232,1*RS-485,1*RS-422/485 看门狗:256级,可编程时间到中断、时间到事件复位 存储空间:1*mSATA (或Mini PCIE x1) 护展槽位:1个标准PCI 104接口 输入电源:DC_IN 12V 产品尺寸:146*102mm |
||
| 产品参数 | ||
| 处理器 | CPU | Intel 1037U/i3/i5/i7 处理器 |
| 核心 | 双核双线程 | |
| 主频 | 以CPU型号参数为准 | |
| 缓存 | 2MB | |
| BIOS | AMI SPI | |
| 内存 | 技术 | DDR3 1333/1600MHz |
| 容量 | 大支持8GB | |
| 规格 | 204 Pin SO-DIMM | |
| 显示 | 芯片 | Intel HD Graphics 4000 |
| VGA | 最高分辨率支持2048*1536@60Hz | |
| LVDS | LVDS 最大支持1920*1200 @60Hz | |
| 双显 | VGA+LVDS | |
| 网卡 | LAN1 | 10/100/1000Mbps intel 82583V,支持网络唤醒/网络引导启动（PXE) |
| LAN2 | 10/100/1000Mbps intel 82574LGbe,支持网络唤醒/网络引导启动（PXE) | |
| 音频 | 输出 | Line_Out |
| 输入 | MIC | |
| IO端口 | 串口 | 1*232/485，1*232/422/485，4*232 |
| USB | 6*USB 2.0端口 | |
| LPT | 1个DB25打印口（可选） | |
| 数字量 | 1个16Bit GPIO输入输出（可选） | |
| PS2 | 1分2（圆口键鼠） | |
| 其它 | 看门狗 | 255levels时间间隔，由软件设置 |
| 扩展 | 插槽1 | 1个Mini PCIe X1（可通过拔码开关设置成MSATA） |
| 插槽2 | 1个PCI-104总线扩展插槽 | |
| 电源 | 类型 | ATX/AT（AT模式通过主板跳线设置） |
| 电压 | 12V DC | |
| 电流 | 3A以上即可 | |
| 功耗 | 一般 | 15W |
| 最大 | 22W | |
| 环境 |
尺寸 工作温度 |
146*102mm -20℃~60℃（注：宽温硬盘、电源） |
| 存储温度 | -40℃~80℃ | |
| 温度 | 95%（非冷凝） | |
| 抗振级 | SSD:5Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis. | |
| 抗冲击 | SSD 30G IEC 60068-2-27, half sine, 11 ms duration | |
| 系统 | 微软 | Win7/8/10，windows 2008 |
| linux | linux，Ubuntu | |
