PCM3-A1901

  • 处理器:Intel Bay Trail-D J1900
  • 规 格:2LAN+6COM+6USB
  • 类 别:四核J1900主板
详细信息

产品特点
板载Intel Bay Trail-D J1900 CPU,DDR3L内存槽

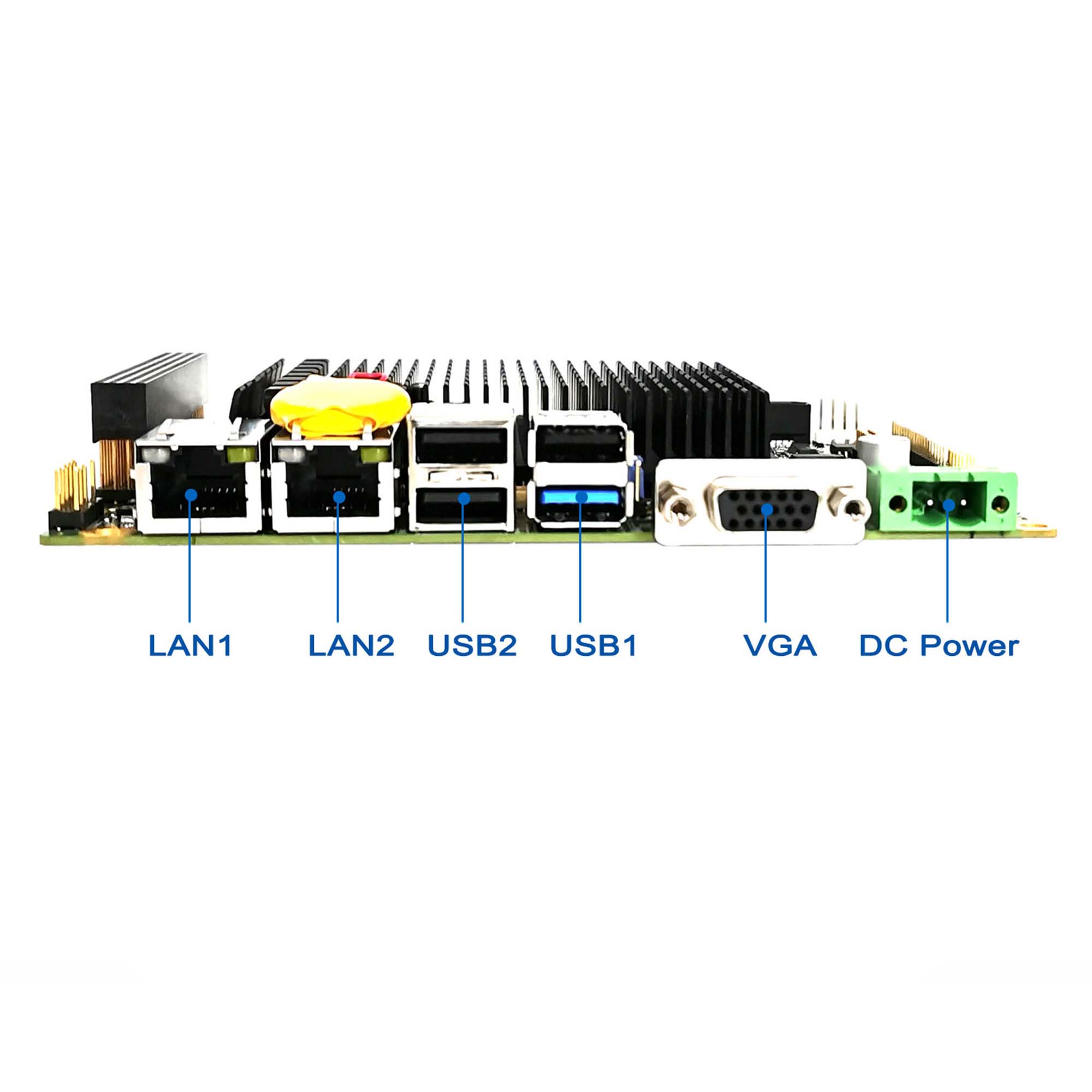

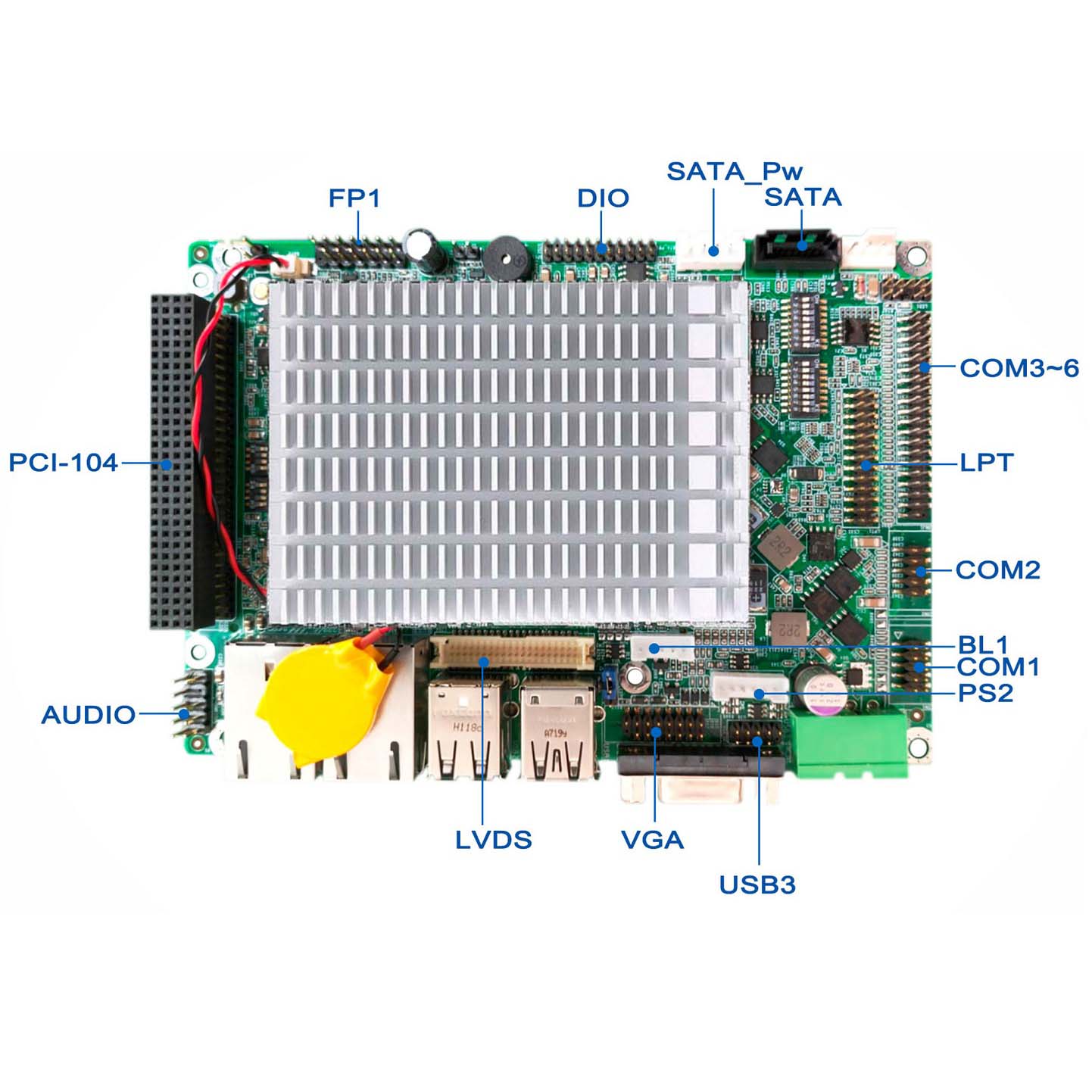

IO端口:2*LAN,5*USB 2.0,1*USB 3.0,LPT,16路DIO,LVDS,VGA,PS2
串口:2*232/485,4*232
看门狗:256级,可编程时间到中断、时间到事件复位

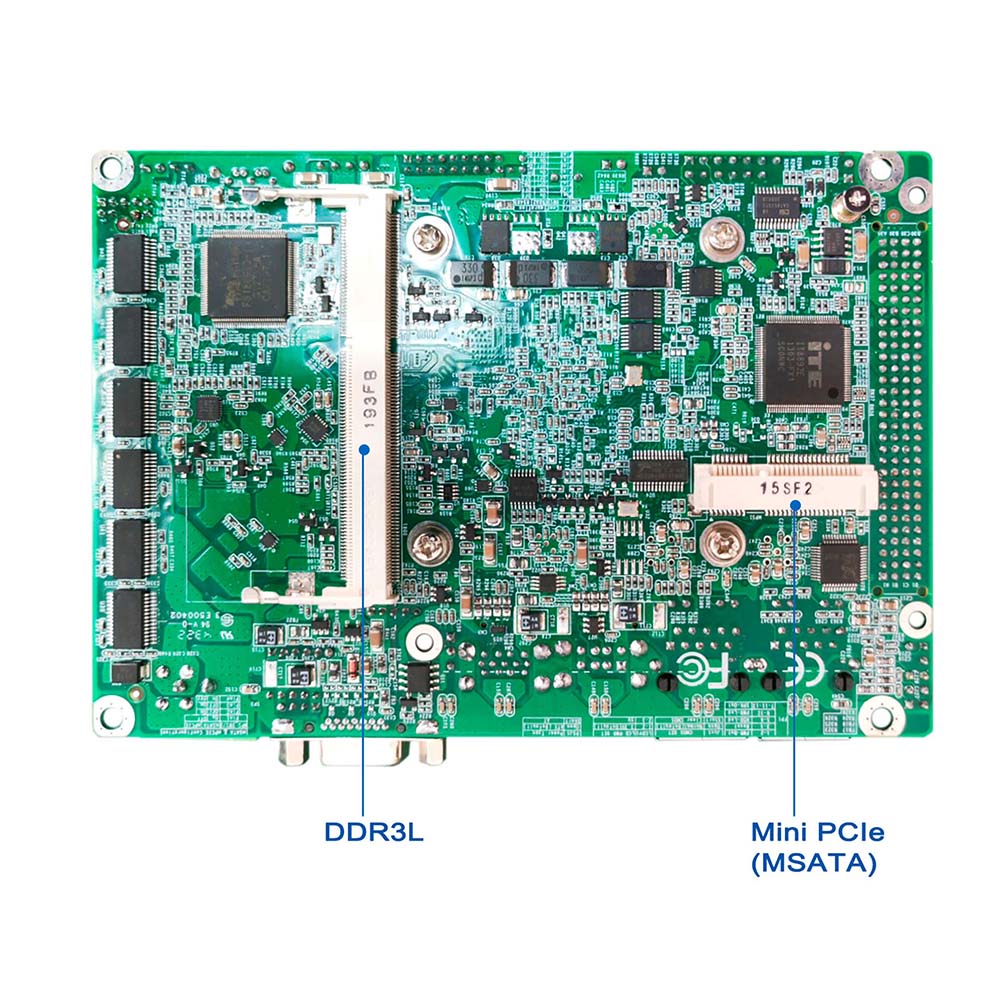

存储:1个SATA,1个MSATA((或Mini PCIE x1)
护展槽位:1个标准PCI 104接口
输入电源:DC_IN 12V
产品尺寸:146*102mm
产品参数
10 CPU Intel Bay Trail-D J1900处理器
核心 四核四线程
主频 2.0GHZ最大睿频2.42GHZ
缓存 2MB
BIOS AMI SPI
内存 技术 DDR3L 1600MHz
容量 最大支持8GB
规格 204Pin SO-DIMM
显示 芯片 Intel Iris Graphics
VGA 最高分辨率支持2048*1152@60Hz
LVDS 最高支持1920X1600@60Hz
双显 VGA+LVDS
网卡 LAN1 10/100/1000Mbps intel i211 Gbe,支持网络唤醒/网络引导启动(PXE)
LAN2 10/100/1000Mbps intel i211 Gbe,支持网络唤醒/网络引导启动(PXE)
音频 输出 line-out/line-in
输入 MIC
IO端口 串口 2*232/485COM1-2),4*232COM3-6)
USB 5*USB 2.0端口,1*USB 3.0
LPT 1DB25打印口接针
模拟量 116Bit DIO输入输出接针
PS2 1组(圆口键鼠)
其它 看门狗 255levels时间间隔,由软件设置
扩展 插槽1 1Mini PCIe X1(可通过拔码开关设置成MSATA
插槽2 1个PCI-104总线扩展槽
电源 类型 ATX/ATAT模式通过主板跳线设置)
电压 12V DC
电流 3A以上即可
功耗 一般 15W
最大 22W
环境 工作温度 -20~60℃(注:宽温硬盘、电源)
存储温度 -40~80
温度 95%(非冷凝)
抗振级 SSD:5Grms, IEC 60068-2-64, random, 5 ~ 500 Hz, 1 hr/axis.
抗冲击 SSD 30G IEC 60068-2-27, half sine, 11 ms duration
系统 微软 Win7/8/10windows 2008
linux linuxUbuntu
