BACP-2170

  • 网口:2*LAN(可选6个)
  • 串口:6*LAN(可选10个)
  • 处理器:Intel 6/7/8/9代处理器
  • 规 格:2U无风扇工控机
详细信息

产品特点:
支持6/7/8/9 th Intel Core(i3/i5/i7)桌面级处理器
支持1866/2133/2400/2666MHz DDR4内存,容量最大64.0GB
支持CRT、DP1.2,HDMI2.0a显示、可实现三显示输出,
2~4xRS-232,4xRS-232/422/485
2~6xLANA(4个可选POE)
4xUSB3.0,4xUSB2.0
1xPCIe X16或1xPCI

产品介绍:
BACP-2170是一款采用LGA1151 CPU Socket 基于Intel Q170芯片组设计的高性能、高可靠工业级6~10个串口(4个RS-232/422/485串口),2~6个网口(4个支持POE功能),1个扩展插槽。采用工业级PCB及工业级电阻电容极大的提高整板的稳定性。VGA,DP1.2,HDMI三种显示输出,可实现任意双显示输出,1xPCI或PCIE X16插槽可满足绝大数客户的需求。该产品广泛用于智能AI,智能交通,环境检测等行业。

CPU
LGA1151支持6/7/8/9 th Intel® Core(i3/i5/i7)、奔腾、赛扬系列(建议=<TDP 65W)
芯片组
Intel Q170
系统内存
2x260Pin DDR4 SO-DIMM插槽,支持1866/2400/2666MHz DDR4,最大64.0GB
显示输出
CRT(Max:1920x1200 @ 60Hz)
DP1.2(Max:4096x2304 @ 60Hz)
HDMI2.0a(Max:4096x2160 @ 60Hz)显示
可以实现任意双显示输出,HDMI2.0a和DP1.2支持双4K @60Hz超高清显示输出
扩展接口
1 x Mini PCIE 扩展插槽(可选择 支持 Mini PCIE X1 设备 或 4G SIM卡设备)
1 x PCI或PCIE X16扩展插槽(二选一)
以太网
2 x Intel 10/100/1000Mbs网卡(I219-V/LM x 1 、I211-AT x 1),支持PXE、 WOL功能
4 x Intel 10/100/1000Mbs网卡POE(I211-AT),支持PXE、 WOL功能,可选不带POE功能。
音频
1 x Ø3.5 PhoneJack音频输出接口、1x Ø3.5 PhoneJack MIC接口
存储
1 x 7+15Pin SATA III接口(2.5" SATA位);1 x mSATA; 1 x 7Pin SATA3.0
USB
4 x USB3.0接口,2 x USB2.0接口,1 x USB2.0端口(内部)
串口
2或6 x RS-232标准DB9串口(COM5~COM10);
4 x RS-232/422/485串口(COM1~COM4);
注:RS-485支持硬件自动数据流向控制,以上串口均为非隔离型串口
其他接口及功能
1 x PS/2鼠标/键盘接口;
硬件强制上电自动开机功能(用户可根据需要设置PSJ1位接针状态);
256级看门狗定时器;
1 x LPT(并口)接针、1 x 16-Bit GPIO接针
1个外部2针间距5.08mm接线端子,支持远程开关机控制。
电源输出
110~240V AC,220W或12V~24VDCDC 12V~24V电源输入
外壳组成
铝合金压铸外壳
颜色
铁灰色
尺寸
483mm x 310mm(含把手) x 88mm (W x D x H)
工作环境
温度:-20°C~60°C(要求宽温存储设备)
湿度:5%~95%(非凝结状态)
储存环境
温度:-40°C~80°C
湿度:5%~95%(非凝结状态)
订购型号 参数说明

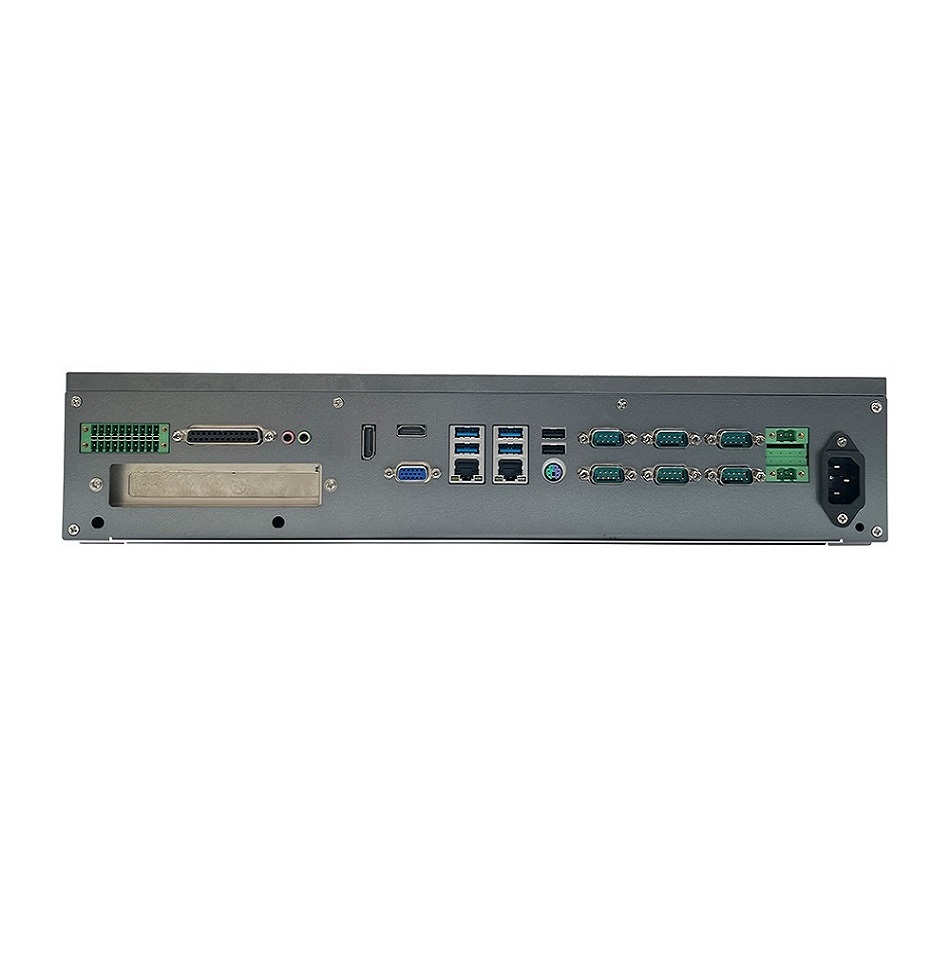

BACP-2170 4xUSB3.0,2xUSB2.0,2xLAN,6xCOM,PCI或PCIE X16扩展槽位【CPU内存可选购】

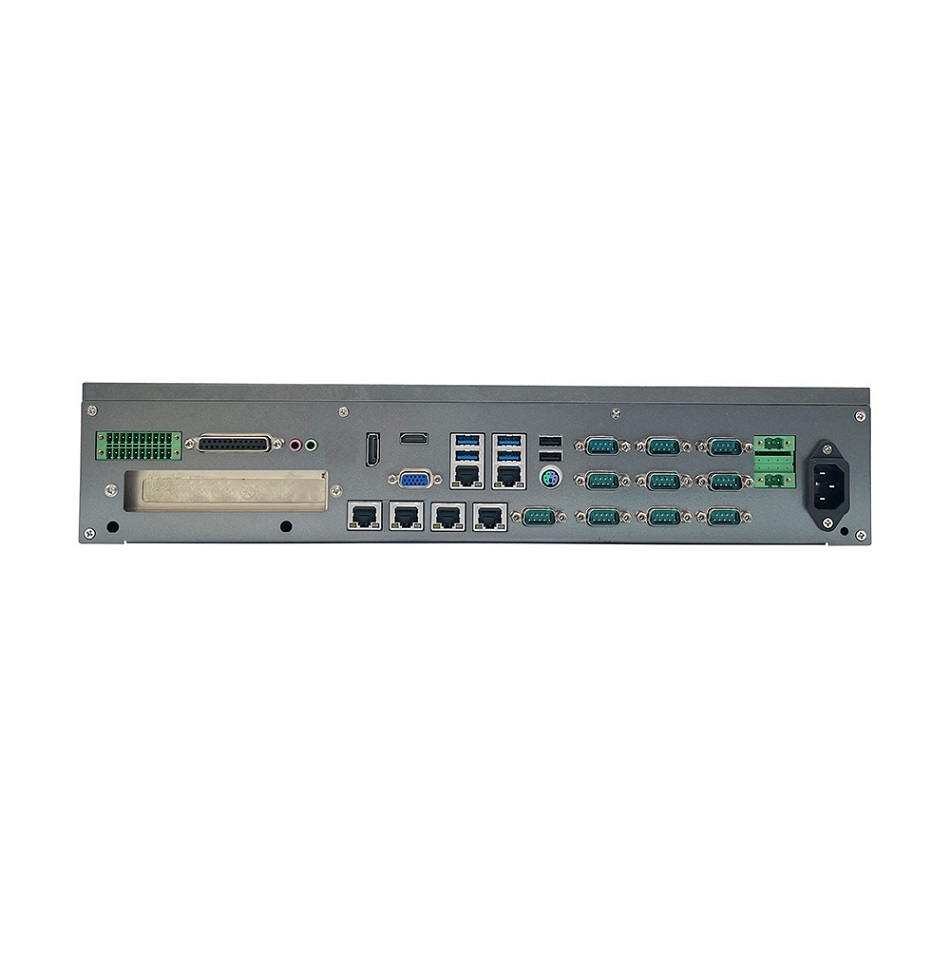

BACP-2170-10C
4xUSB3.0,2xUSB2.0,6xLAN(4*支持POE),10xCOM,PCI或PCIE X16扩展槽位【CPU内存可选购】
