ABOX-7717

  • IO接口:4网+6串【1*卡槽】
  • 处理器:Intel 6/7/8/9代处理器
  • 规 格:高性能工控机
详细信息

产品特点:
LGA1151 CPU座,支持6/7/8/9 th Intel Core(i3/i5/i7)桌面级处理器;
DDR4内存插槽,支持1866/2133/2400/2666MHz频率,容量最大64.0GB;
支持CRT、DP1.2、HDMI2.0a显示、可任意双显示输出,HDMI2.0a和DP1.2支持双4K @60Hz显示输出;
2xRS-232,4xRS-232/422/485,串口最多可选10个;
4xUSB3.0,5xUSB2.0;
扩展插槽:1*PCIE X16或PCI;
铝合金压铸外壳,被动散热;

产品介绍:

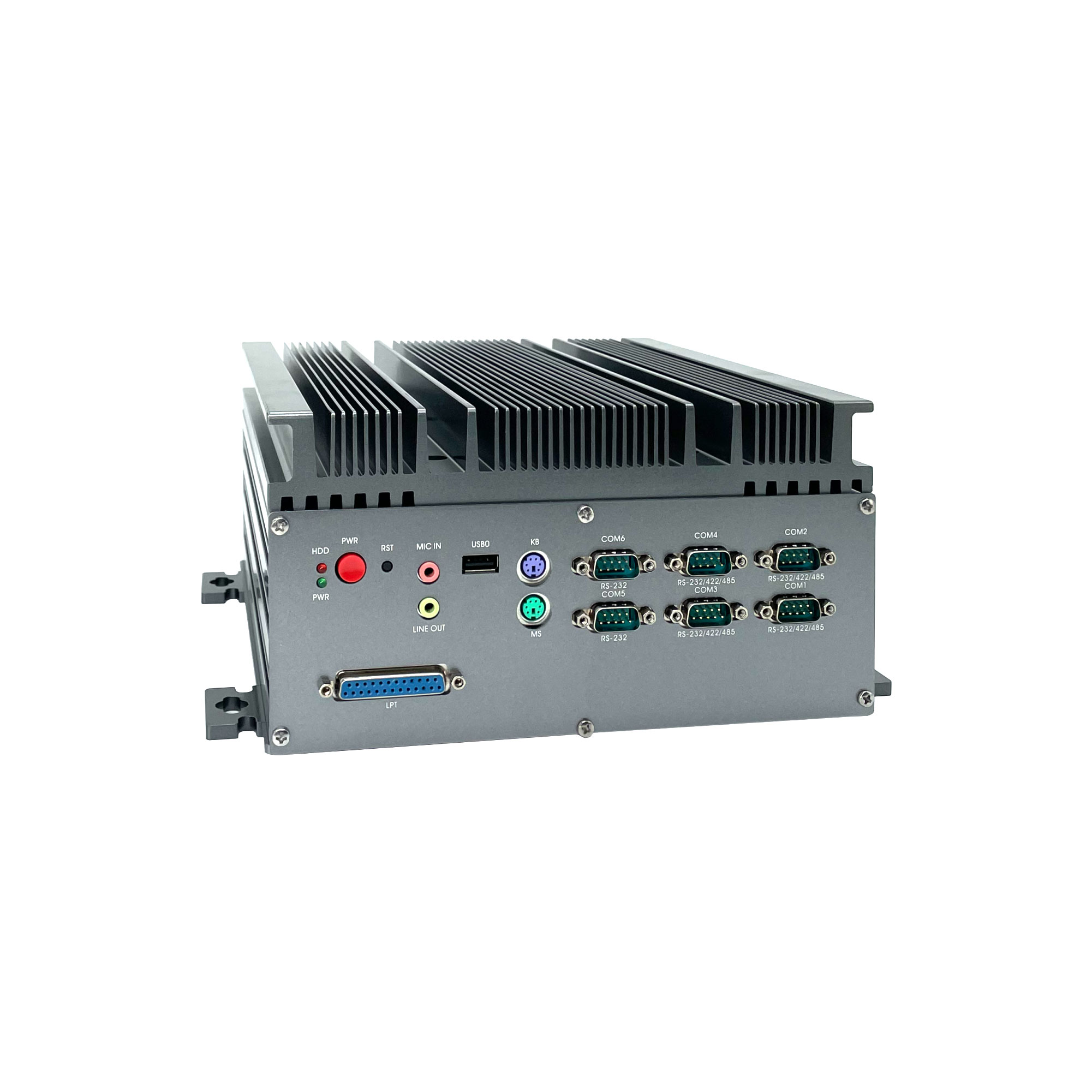

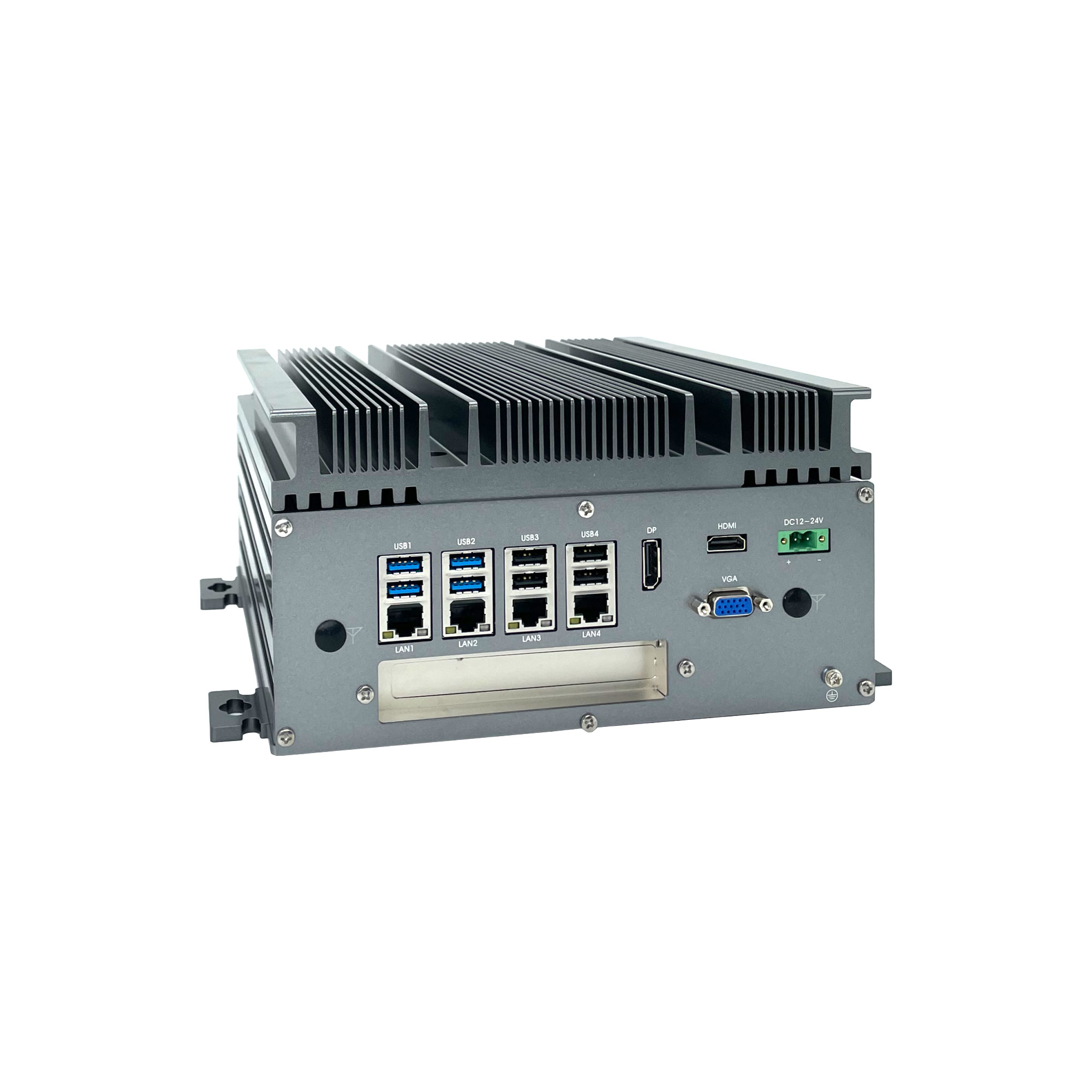

ABOX-7717是一款采用LGA1151 CPU Socket基于Intel H110芯片组设计的高性能、高可靠工业级6~10个串口,4网口,1个PCIE X16或PCI扩展插槽,无风扇整机。整机采用全铝合金压铸外壳,以被动式散热进行散热。DP,HDMI,VGA,三种显示输出,可实现任意双显示输出,DP及HDMI支持双4K 60Hz超高清显示。DC12V~24V供电,该产品广泛用于智能交通,机器视觉,自动化工厂,环境检测等行业。
CPU
LGA1151支持6/7/8/9 th Intel® Core(i3/i5/i7)、奔腾、赛扬系列(建议=<TDP 65W)
芯片组
Intel H110
系统内存
2x260Pin DDR4 SO-DIMM插槽,支持1866/2400/2666MHz DDR4,最大64.0GB
显示输出
CRT(Max:1920x1200 @ 60Hz)
DP1.2(Max:4096x2304 @ 60Hz)
HDMI2.0a(Max:4096x2160 @ 60Hz)显示
可以实现任意双显示输出,HDMI2.0a和DP1.2支持双4K @60Hz超高清显示输出
扩展接口
1 x Mini PCIE 扩展插槽(可选择 支持 Mini PCIE X1 设备 或 4G SIM卡设备)
1 x PCIE X16/PCIE X4/PCI【注:三选一】
以太网
4 x Intel 10/100/1000Mbs网卡(I219-V x 1 、I211-AT x 3),支持PXE、 WOL功能
音频
1 x Ø3.5 PhoneJack音频输出接口、1x Ø3.5 PhoneJack MIC接口
存储
1 x 7+15Pin SATA III接口(2.5" SATA位);1 x mSATA; 2 x 7Pin SATA3.0
USB
4 x USB3.0接口,5 x USB2.0接口
串口
2 x RS-232标准DB9串口(COM5~COM6)或6 x RS-232标准DB9串口(COM5~COM10)
4 x RS-232/422/485串口(COM1~COM4);
注:RS-485支持硬件自动数据流向控制,以上串口均为非隔离型串口
其他接口及功能
1 x PS/2鼠标/键盘接口;
硬件强制上电自动开机功能(用户可根据需要设置PSJ1位接针状态);
256级看门狗定时器;
预留功能:1 x LPT(并口)接针、1 x 16-Bit GPIO接针、1 x USB2.0 Wafer
电源输出
DC 12V~24V电源输入
外壳组成
铝合金压铸外壳,烤漆前后面板
颜色
铁灰色

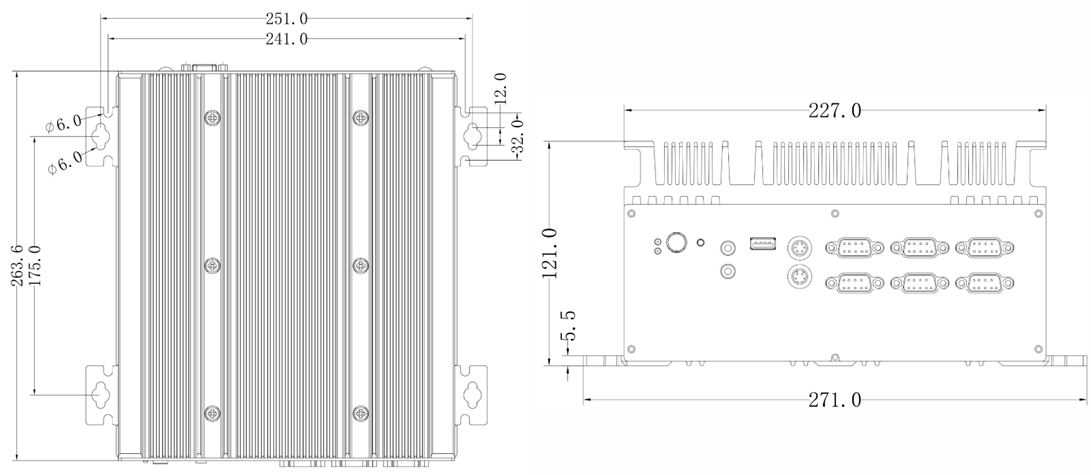

尺寸
271mm x 263.6mm x 121mm (W x D x H)
工作环境
温度:-20°C~60°C(要求宽温存储设备)
湿度:5%~95%(非凝结状态)
储存环境
温度:-40°C~80°C
湿度:5%~95%(非凝结状态)
订购型号 参数说明
ABOX-7717 4xUSB3.0,5xUSB2.0,4xLAN,6xCOM,1xPCI扩展槽位【CPU内存可选购】
ABOX-7717L
4xUSB3.0,5xUSB2.0,4xLAN,6xCOM,1xPCI扩展槽位,1xLPT【CPU内存可选购】
ABOX-7717-X16
4xUSB3.0,5xUSB2.0,4xLAN,6xCOM,1xPCIE X16扩展槽位【CPU内存可选购】
ABOX-7717L-X16
4xUSB3.0,5xUSB2.0,4xLAN,6xCOM,1xPCIE X16扩展槽位,1xLPT【CPU内存可选购】
ABOX-7717-10C
4xUSB3.0,5xUSB2.0,4xLAN,10xCOM,1xPCI扩展槽位【CPU内存可选购】
ABOX-7717L-10C
4xUSB3.0,5xUSB2.0,4xLAN,10xCOM,1xPCI扩展槽位,1xLPT【CPU内存可选购】
ABOX-7717-10C-X16
4xUSB3.0,5xUSB2.0,4xLAN,10xCOM,1xPCIE X16扩展槽位【CPU内存可选购】
ABOX-7717L-10C-X16
4xUSB3.0,5xUSB2.0,4xLAN,10xCOM,1xPCIE X16扩展槽位,1XLPT【CPU内存可选购】
更多选择请联系我们
